13. Рулевое управление

13.0 Рулевое управление

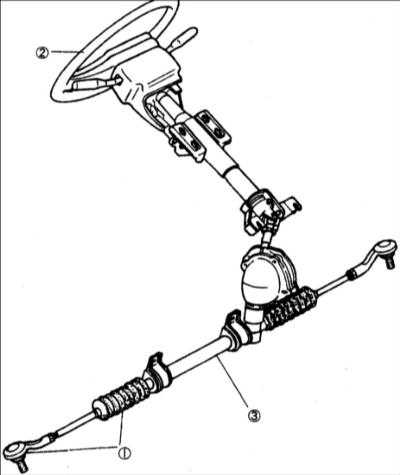

13.0 Рулевое управление 1 – защитные чехлы; 2 – рулевое колесо и колонка; 3 – рулевая передача и привод. Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевой зубчатой реечной передачи и рулевых тяг. Рулевое колесо закреплено на валу рулевой колонки и передает усилие на зубчатую реечную передачу. С каждой стороны зубчатая рейка рулевой передачи соединена шаровым ша...

13.1 Технические данные

Наименование Техническая характеристика Рулевое колесо Внешний диаметр, мм 380 Количество оборотов 3,14 Рулевой вал и шарнир Тип телескопический Тип шарнира карданный шарнир Ход наклона, мм 30 Рулевая передача Тип зубчатая рейка с шестерней Передаточное число бесконечность Ход зубчатой рейки, мм 140 Масло Емкость, л 0,8 Тип DEXRON–II ...

13.2 Проверка свободного хода рулевого колеса

13.2 Проверка свободного хода рулевого колеса ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выключите двигатель и установите рулевое колесо в среднее положение. Затем поворачивайте рулевое колесо влево и вправо до положения, в котором чувствуется сопротивление. Свободный ход колеса, измеряемый по его краю, не должен превышать ...

13.3 Проверка усилия поворота рулевого колеса

13.3 Проверка усилия поворота рулевого колеса ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вставьте термометр в бачок для жидкости усилителя рулевого управления. Предупреждение Непрерывно поворачивайте рулевое колесо в течение не более 15 с. ...

13.4 Ремень привода насоса усилителя рулевого управления

13.4 Ремень привода насоса усилителя рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте ремень привода насоса усилителя рулевого управления на отсутствие трещин, износа и выработки. При необходимости, замените ремень. 2. Проверьте натяжение ремня, надавив на него усилием 98 Н (10 кг) в месте, расположенном на од...

13.5 Проверка давления жидкости в гидравлической системе

13.5 Проверка давления жидкости в гидравлической системе Предупреждение Проверьте, открыт ли клапан манометра системы усилителя рулевого управления, что необходимо для нормальной работы системы. Непрерывно поворачивайте рулевое колесо в течение не более 15 с. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите патрубок высокого давления и с помощью переходника подключите манометр системы усилителя рулевого управления. Момент затяжки ...

13.6 Замена защитного чехла рулевой тяги

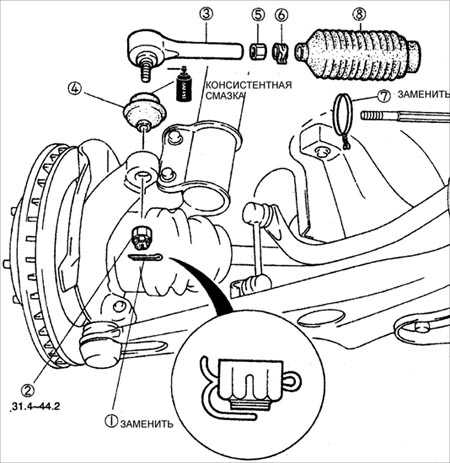

13.6 Замена защитного чехла рулевой тяги Защитный чехол рулевой тяги 1 – шплинт; 2 – гайка; 3 – наконечник рулевой тяги; 4 – защитный чехол шарнира наконечника рулевой тяги; 5 – стопорная гайка; 6 – хомут; 7 – проволока. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1....

13.7 Рулевой вал

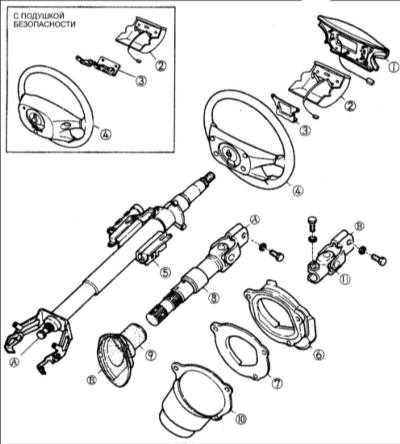

13.7 Рулевой вал 1 – кожух рулевого колеса; 2 – выключатель звукового сигнала; 3 – кронштейн; 4 – рулевое колесо; 5 – демпфирующий вал; 6 – установочная пластина; 7 – пластина; 8 – промежуточный вал; 9 – чехол вала; 10 – пылезащитный чехол; 11 – шарнир. Снятие ...

13.8 Рулевая передача

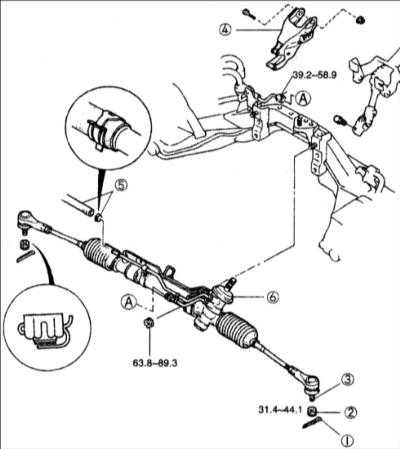

13.8 Рулевая передача 1 – шплинт; 2 – гайка; 3 – рулевая тяга и шаровой шарнир; 4 – крепление двигателя; 5 – возвратный шланг; 6 – рулевая передача и привод. Снятие рулевой передачи необходимо проводить с правой стороны автомобиля. ПОРЯДОК ВЫПОЛНЕНИ...

13.9 Насос усилителя рулевого управления (FE DOHC)

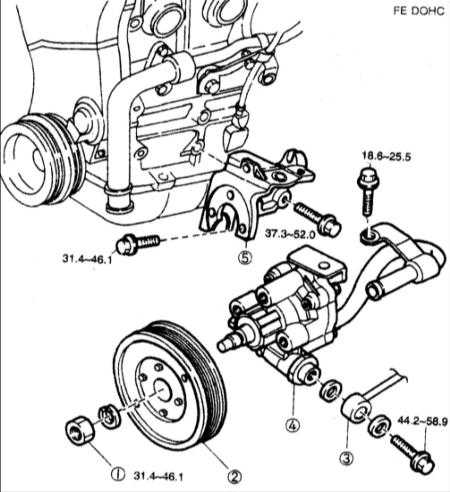

13.9 Насос усилителя рулевого управления (FE DOHC) Насос усилителя рулевого управления, устанавливаемый с двигателем FE DOHC 1 – гайка; 2 – шкив масляного насоса; 3 – напорные шланги; 4 – масляный насос; 5 – кронштейн масляного насоса. Насос усилителя рулевого управления, устанавливаемый с двигателем Т8 DOHC ...

13.10 Разборка и сборка насоса усилителя рулевого управления (FE DOHC)

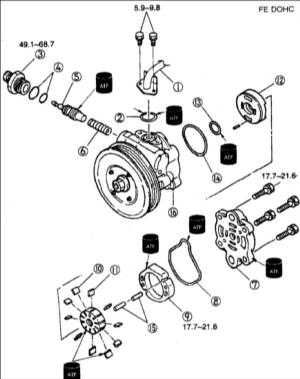

13.10 Разборка и сборка насоса усилителя рулевого управления (FE DOHC) Насос усилителя рулевого управления, устанавливаемый с двигателем FE DOHC 1 – впускной патрубок; 2 – уплотнительное кольцо; 3 – соединительный штуцер; 4 – уплотнительное кольцо; 5 – регулирующий клапан; 6 – пружина; 7 – корпус насоса (задняя часть); 8 – уплотнительное кольцо;...

13.11 Поиск и устранение неисправностей

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА МЕТОД УСТРАНЕНИЯ Тугое вращение рулевого колеса Ослаблен или поврежден ремень усилителя рулевого управления Отрегулируйте натяжение или замените ремень усилителя рулевого управления Недостаточное количество жидкости усилителя рулевого управления или попадание воздуха в систему Долейте жидкость или удалите воздух из системы Разрушен...

13.12 Тормозная система

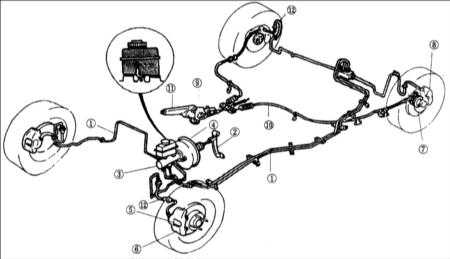

13.12 Тормозная система Расположение элементов тормозной системы на автомобиле 1 – гидравлическая линия; 2 – педаль тормоза; 3 – главный тормозной цилиндр; 4 – вакуумный усилитель тормозов; 5 – передний тормоз (дисковый); 6 – суппорт; 7 – задний тормоз (барабанный); 8 – тормозной цилиндр; 9 – стояночный тормоз; 10 – трос стояночного тормоза; 11 – рычаг стояночного тормоза; 12 – тормозн...

13.13 Технические данные

Наименование Характеристика Педаль тормоза тип подвесная соотношение плеч рычага педали 4,12:1 максимальный ход, мм 125 Главный тормозной цилиндр тип последовательного типа (с датчиком уровня) внутренний диаметр цилиндра, мм 23,81 Передний дисковый тормоз тип вентилируемый диск диаметр цилиндра, мм 57 размеры колодок (площадь х толщина), мм2 4...

13.15 Прокачка гидравлической системы привода тормозов

13.15 Прокачка гидравлической системы привода тормозов Любая гидравлическая система работает нормально, если из нее удален воздух. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите на опорах. Предупреждение Жидкость в пополнительном бачке тормозной системы должн...

13.16 Проверка тормозных трубок и шлангов

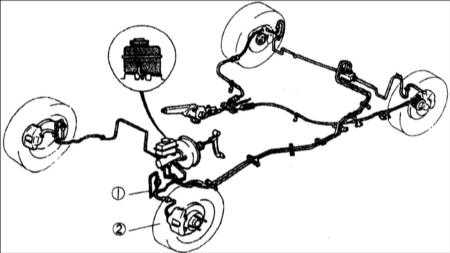

13.16 Проверка тормозных трубок и шлангов Тормозные трубки и шланги 1 – тормозная трубка; 2 – гибкий шланг ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте тормозные трубки на отсутствие трещин, повреждений и коррозии. При необходимости, замените трубку или соединительную...

13.17 Замена тормозных шлангов

13.17 Замена тормозных шлангов Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным ключом отверните соединительную гайку тормозной трубки от шланга. 2. Освободите зажим и снимите тормозной шланг с кронштейна. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите тормозной шланг в кронштейне и закрепите его зажимом. 2. Соедините тормозной шланг с тормозной трубкой и специальным ключом затяните соед...

13.18 Высота установки педали тормоза

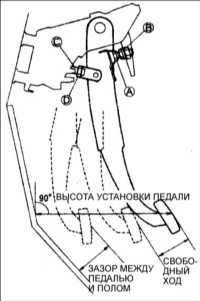

13.18 Высота установки педали тормоза Предупреждение Для регулировки момента включения лампы стоп–сигнала ослабьте стопорную гайку (В) и произведите регулировку поворотом болта (А). Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Измерьте расстояние от центра верхней стороны накладки педали тормоза до ков...

13.19 Свободный ход педали тормоза

13.19 Свободный ход педали тормоза Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. С выключенным двигателем нажмите на педаль тормоза несколько раз для того, чтобы убрать любые люфты в системе. 2. Снимите пружинный зажим и убедитесь, что отверстия на вилке и педали совпадают, затем снова установите зажим. 3. Рукой нажмите на педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали. Свобо...

13.20 Расстояние педали тормоза отпола

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Пустите двигатель, нажмите на педаль тормоза усилием 65 кг и измерьте расстояние от пола до центра подушки педали тормоза. Зазор между педалью и полом: 70 мм 2. Если расстояние меньше минимально допустимого, возможна одна из следующих причин: – воздух в тормозной системе; – износ колодок. ...

13.21 Педаль тормоза

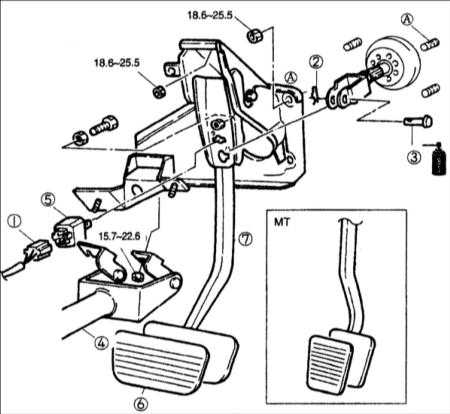

13.21 Педаль тормоза 1 – разъем выключателя стоп–сигнала; 2 – пружинный шплинт; 3 – штифт с головкой и отверстием под шплинт; 4 – вал рулевой колонки; 5 – выключатель стоп–сигнала; 6 – накладка педали; 7 – педаль тормоза. Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Разборку проводите в последовательности, показанной на рисунке, с учетом следующего. 2. Снимите ...

13.22 Проверка выключателя стоп–сигнала

13.22 Проверка выключателя стоп–сигнала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините разъем от выключателя стоп-сигнала. 2. Подключите омметр к выключателю стоп-сигнала и проверьте проводимость, нажимая на педаль тормоза. ...

13.23 Главный тормозной цилиндр

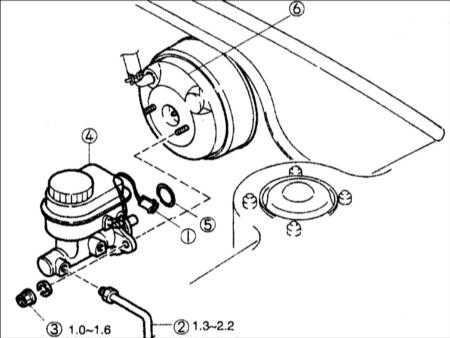

13.23 Главный тормозной цилиндр Главный тормозной цилиндр и вакуумный усилитель тормозов 1 – разъем датчика уровня тормозной жидкости; 2 – тормозной трубопровод; 3 – гайка; 4 – бачок; 5 – уплотнительное кольцо; 6 – вакуумный усилитель тормозов. Снятие и установка Предупреждение Тормозная жидкость раств...

13.24 Проверка вакуумного усилителятормозов

13.24 Проверка вакуумного усилителятормозов Проверка без измерительного прибора Этап 1 ПОРЯДОК ВЫПОЛНЕНИЯ 1. При выключенном двигателе несколько раз нажмите на педаль тормоза. 2. Удерживая педаль нажатой, пустите двигатель. 3. Если педаль тормоза перемещается вниз сразу же после пуска двигателя, это свидетельствует о нормальной работе вакуумного усилителя тормозов. Этап 2 ПОРЯДОК ВЫПОЛНЕНИЯ ...

13.25 Передний дисковый тормоз

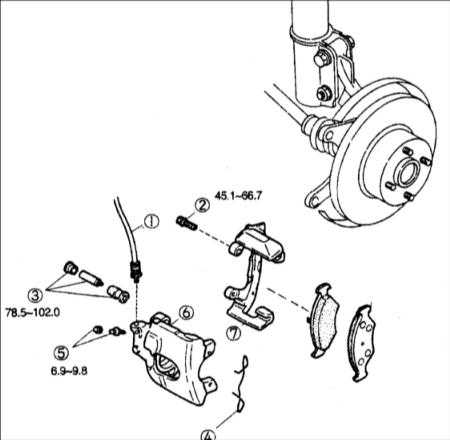

13.25 Передний дисковый тормоз 1 – гибкий тормозной шланг; 2 – болт; 3 – колпачок, болт (с квадратной головкой) и втулка; 4 – пружинный зажим; 5 – колпачок и штуцер прокачки; 6 – суппорт; 7 – направляющая тормозных колодок. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ ...

13.26 Задний дисковый тормоз

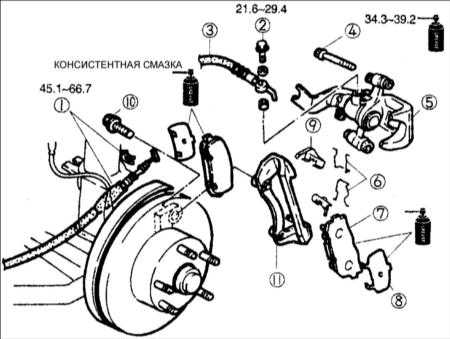

13.26 Задний дисковый тормоз 1 – трос стояночного тормоза, скоба; 2 – соединительный болт; 3 – тормозной шланг; 4 – стопорный болт; 5 – суппорт; 6 – V–образная пружина; 7 – колодка дискового тормоза; 8 – прокладка; 9 – направляющая тормозных колодок; 10 – болт; 11 – установочная опора. ...

13.27 Регулятор давления

13.27 Регулятор давления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подсоедините манометр к регулятору давления и удалите воздух из тормозной системы. 2. Нажимайте на педаль, пока давление в главном тормозном цилиндре не достигнет значения А, затем значения В. Проверьте, совпадают ли давлен...

13.28 Стояночный тормоз

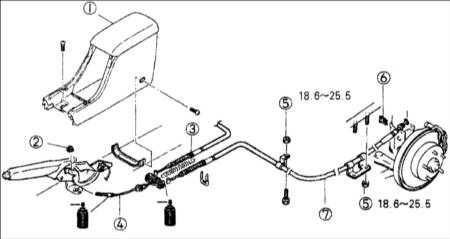

13.28 Стояночный тормоз 1 – кожух; 2 – регулировочная гайка; 3 – возвратная пружина; 4 – передний трос стояночного тормоза; 5 – гайка; 6 – фиксатор; 7 – задний трос стояночного тормоза. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Убедитесь ...

13.29 Антиблокировочная система тормозов(ABS)

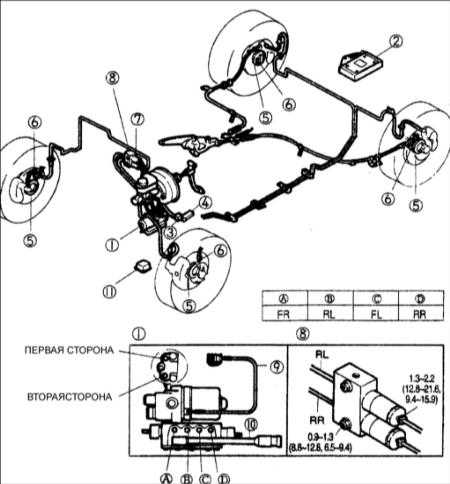

13.29 Антиблокировочная система тормозов(ABS) Расположение элементов антиблокировочной системы тормозов (ABS) на автомобиле 1 – блок гидравлического управления HCV; 2 – блок управления ABS; 3 – главное реле; 4 – реле двигателя; 5 – датчик частоты вращения колеса; 6 – датчик частоты вращения колеса; 7 – регулятор давления; 8 – соединитель; 9 – разъем двигателя; 10 – разъем блока гидравлического управ...

13.30 Перечень кодов неисправностейтормозной системы

Код неисправности Неисправный элемент Возможная причина 1111 Все разъемы и проводка Неисправность разъема или проводки 1112 Впускной клапан (FL) Неисправность клапана, проводки или блока управления ABS 1132 Выпускной клапан (FL) 1114 Впускной клапан (FR) 1134 Выпускной клапан (FR) 1211 Впускной клапан (RR) 1213 Выпускной клапан (RR) 1212 ...

13.31 Предосторожности при проведенииремонта

Для предотвращения повреждения системы в процессе диагностики или ремонта соблюдайте следующие правила: – отключение или подключение всех узлов системы (блока управления (CU) ABS, HCV и т. д.) следует проводить при выключенном зажигании; – при выходе из строя узлов, ремонт которых не предусмотрен, следует заменять всю сборку; – при проведении сварочных работ с использованием эл...

13.32 Прокачка гидравлической системы привода тормозов

13.32 Прокачка гидравлической системы привода тормозов После завершения ремонта гидравлической магистрали (снятие тормозного трубопровода) удалите из системы воздух. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Во время прокачки поддерживайте уровень жидкости в бачке на отметке МАХ. 2. Удаление воздуха проводите в следую...

13.33 Гидравлический блок управления (HCV)

13.33 Гидравлический блок управления (HCV) Гидравлический блок управления HCV состоит из насоса с электрическим двигателем и клапанного блока для управления давлением ABS. Датчик расположен в электродвигателе насоса и передает выходной сигнал блоку ABS, который определяет работоспособность насоса. Диаметр переднего отверстия трубы подачи тормозной жидкости: Передний левый и задний правый тормоза: 12 мм Пер...

13.34 Блок управления ABS

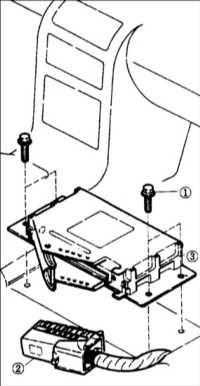

13.34 Блок управления ABS 1 – болты; 2 – разъем; 3 – блок управления ABS . Блок управления ABS выполняет следующие функции: – управляет ABS; – вычисляет скорость автомобиля; – проводит самодиагностику системы: коды неисправностей с самодиагностическими и предохранительными функциями заносятся в память двумя отдельными микропр...

13.35 Датчики частоты вращения колеса

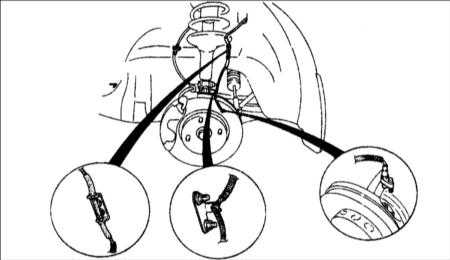

13.35 Датчики частоты вращения колеса ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Снимите накладку, затем снимите датчик частоты вращения коле...

13.36 Ротор переднего датчика

13.36 Ротор переднего датчика Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте ротор на отсутствие повреждений. 2. Проверьте зазор между ротором и датчиком частоты вращения колеса. Зазор: 0,8–1,4 мм 3. При необходимости замените ротор. Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите приводной вал с автомобиля. 2. Специальным инструментом OK670 990 AA0 снимите ротор датчика. ...

13.37 Основной осмотр

13.37 Основной осмотр Шаг Визуальная проверка Метод устранения 1 Проверьте, работает ли стояночный тормоз должным образом. Да Смотрите следующий шаг. Нет – отремонтируйте или замените трос/ рычаг стояночного тормоза. – проверьте работоспособность выключателя стояночного тормоза. – Проверьте работу стояночного тормоза. 2 Проверьте уровень тормозной жидкости в компенсационном бачке то...

13.38 Проверка функциональных возможностей

13.38 Проверка функциональных возможностей Шаг Визуальная проверка Метод устранения 1 Проверьте, что контрольная лампа ABS горит в течение 2–4 секунд после включения зажигания. Да Смотрите следующий шаг. Нет Выполните детальную проверку. 2 Проверьте, выключается ли лампа стояночного тормоза при отпускании рычага стояночного тормоза. Да Смотрите следующий шаг. Нет – проверьте уровень тормозной ...

13.39 Поиск и устранение неисправностей

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА МЕТОД УСТРАНЕНИЯ Слабое торможение Утечка тормозной жидкости Отремонтируйте Воздух в системе Удалите воздух Изношена колодка или накладка Замените Затвердение накладки или плохой контакт Очистите или замените Неисправность поршня дискового поршня Проточите или замените Неисправность главного или колесного тормозного цилиндр...
