Kia Clarus

Сервисное обслуживание и эксплуатация
Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Kia:


4. Система охлаждения

4.0 Система охлаждения

Радиатор Радиатор служит для охлаждения охлаждающей жидкости, которая нагревается, проходя через охлаждающую рубашку двигателя. Радиатор находится в передней части автомобиля и состоит из верхнего и нижнего бачков и сердцевины, соединяющей оба бачка. Верхний бачок имеет подводящий патрубок для охлаждающей жидкости, поступающей от охлаждающей рубашки, и наливную горловину. К это...

4.1 Технические данные

Наименование FE DOHC Т8 DOHC Система охлаждения Водяное охлаждение с принудительной циркуляцией Объем охлаждающей жидкости, л (в горячем состоянии) 6,0 Водяной насос тип Центробежный Термостат тип С восковым наполнителем температура начала открытия клапана °С 86,5–89,5 80,5–83,5 температура полного открытия клапана °С 110 95 ход полностью от...

4.2 Охлаждающая жидкость

4.2 Охлаждающая жидкость Предупреждение Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам. Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара. После прекращения выхода пара медленно отверните и снимите крышку с радиатора. Проверка уровня охлаждающей жидкос...

4.3 Проверка герметичности системы охлаждения

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку радиатора и вместо нее подсоедините прибор для проверки герметичности системы охлаждения. 2. Создайте давление 103 кПа в системе охлаждения. 3. Убедитесь, что давление 103 кПа в системе охлаждения со...

4.4 Замена охлаждающей жидкости

4.4 Замена охлаждающей жидкости Предупреждение Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам. Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара. После прекращения выхода пара медленно отверните и снимите крышку с радиатора. Проявляйте осторожность при сливе горячей охлаждающей жи...

4.5 Проверка крышки радиатора

4.5 Проверка крышки радиатора Клапан обратного давления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Потяните клапан обратного давления для его открытия. Убедитесь, что при отпускании клапан полностью закрывается. 2. Проверьте отсутствие повреждений на сопрягаемых поверхностях клапана. 3. При необходимости, замените крышку радиатора. Клапан крышки радиатора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите все ино...

4.6 Радиатор

4.6 Радиатор 1 – электрический разъем вентилятора радиатора; 2 – электрический разъем вентилятора конденсатора; 3 – шланги масляного радиатора (АКП); 4 – верхний и нижний шланги радиатора; 5 – кронштейн радиатора; 6 – вентилятор радиатора и электродвигатель; 7 – обтекатель радиатора. ...

4.7 Водяной насос

4.7 Водяной насос 1 – зубчатый ремень; 2 – шкив распределительного вала; 3 – уплотнительная прокладка; 4 – натяжной ролик; 5 – водяной насос; 6 – прокладка. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите радиатор. ...

4.8 Термостат

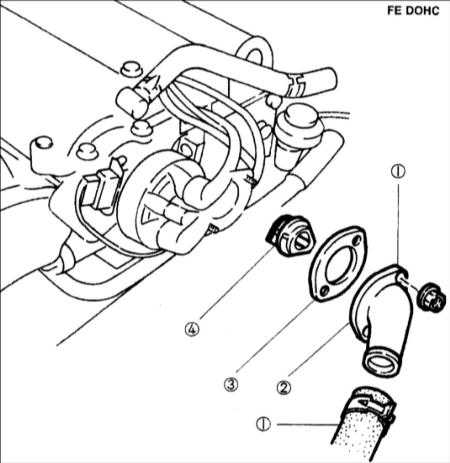

4.8 Термостат 1 – верхний шланг; 2 – крышка термостата; 3 – прокладка; 4 – термостат. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите нижний грязезащитный щиток. 2. Снимите крышку радиатора, отверните сливную пробку и слейте охлаждающую жидкость в подходящую емкость. 3. Снимите верхний шланг. 4. Отверните гайки и снимите крышку термостата. 5. Снимите терм...

4.9 Проверка вентилятора радиатора

4.9 Проверка вентилятора радиатора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Соедините с "массой" контакт C/F разъема диагностики. 2. Проверьте, работает ли вентилятор, когда ключ в замке зажигания повернут в положение ON. Если вентилятор не работает, проверьте узлы вентилятора...

4.10 Датчик температуры охлаждающей жидкости

4.10 Датчик температуры охлаждающей жидкости Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Отсоедините от датчика электрический разъем и снимите датчик. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Опустите датчик и термометр в сосуд с водой. 2. Постепенно нагревая воду, омметром измеряйте сопротивление датчика. Температура Сопротивление (кО...

4.11 Реле вентилятора радиатора

4.11 Реле вентилятора радиатора Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Снимите реле вентилятора радиатора из блока предохранителей и реле в моторном отсеке. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Омметром проверьте сопротивление между контактами реле. Между контактами А и С проводимость должна отсутствовать, а между конт...

4.12 Поиск и устранение неисправностей

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА МЕТОД УСТРАНЕНИЯ Перегрев двигателя Недостаточный уровень охлаждающей жидкости Долейте охлаждающую жидкость Утечка охлаждающей жидкости Отремонтируйте Засорено пространство между пластинами радиатора Прочистите Повреждена крышка радиатора Замените Неисправен вентилятор радиатора Отремонтируйте Неисправен термостат Заменит...
