4. Компоненты и их расположение

УКАЗАТЕЛЬ МЕСТА РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ

1. Датчик температуры наружного воздуха

2. Конденсатор

3. Компрессор

4. Шланг нагнетания

5. Сервисное отверстие (Высокое давление)

6. Узел трубок всасывания и трубок жидкого хладагента

7. Сервисное отверстие (низкое давление)

8. Расширительный клапан

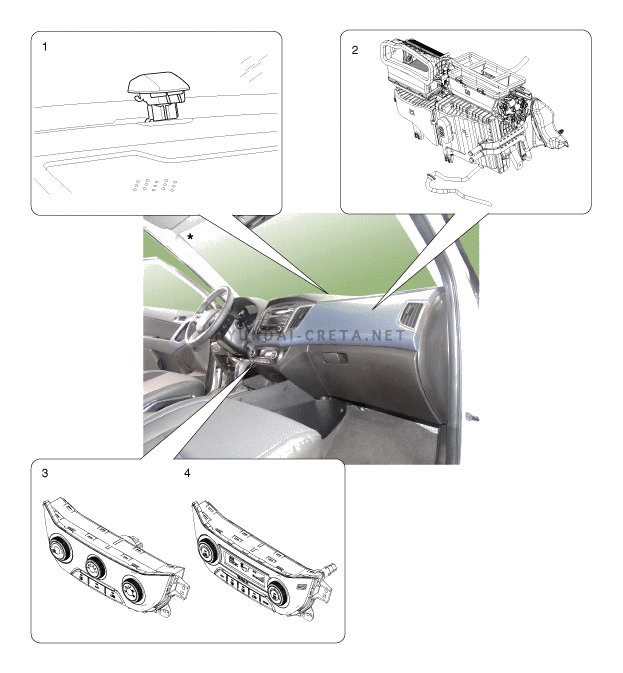

1. Фотодатчик

2. Блок обогревателя и вентилятора

3. Блок управления отопителем и кондиционером (ручное управление)

4. Блок управления отопителем и кондиционером (DATC)
