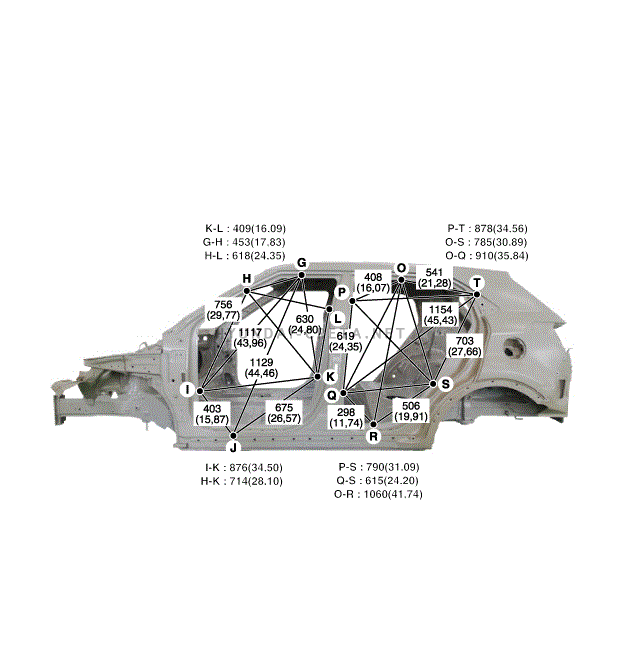

Боковая часть кузова A
* На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)]
Боковая часть кузова B
* На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)]
|
|
|
| Технологическое отверстие (Ø12) переднего лонжерона | Технологическое отверстие (Ø7) верхней панели фартука крыла | Монтажное отверстие (Ø7) для декоративной накладки в передней стойке |
|
|
|
| Монтажное отверстие (Ø7) для декоративной накладки в передней стойке | Монтажное отверстие верхней петли передней двери (Ø13) | Монтажное отверстие нижней петли передней двери (Ø13) |
|
|
|
| Прорезь в боковой наружной панели | Прорезь в боковой наружной панели | Прорезь в боковой наружной панели |
|
|
|
| Прорезь в боковой наружной панели | Прорезь в боковой наружной панели | Прорезь в боковой наружной панели |
|
|
|
| Монтажное отверстие верхней петли задней двери (Ø13) | Монтажное отверстие нижней петли задней двери (Ø13) | Прорезь в боковой наружной панели |
|
|
|
| Прорезь в боковой наружной панели | Прорезь в боковой наружной панели | Прорезь в боковой наружной панели |
|
|
|
| Прорезь в боковой наружной панели | Монтажное отверстие (Ø7) боковой внешней панели | Технологическое отверстие (Ø6) для заднего комбинированного фонаря |
|
| |
| Монтажное отверстие декоративной накладки бокового порога (10x10) | Монтажное отверстие бампера (8,5 x 9,5) |
