ЗАМЕНА ПРИБОРНОЙ ПАНЕЛИ

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите верхнюю панель (A) обрамления комбинации приборов с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Снимите верхнюю крышку (A) кожуха с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

3. Выверните винты крепления и снимите узел (A) комбинации приборов.

2. Замена Hyundai Elantra MD

4. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

5. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

ЗАМЕНА ЦЕНТРАЛЬНОЙ ОБЛИЦОВКИ ПАНЕЛИ

2. Замена Hyundai Elantra MD

• Рекомендуется использовать пластиковый инструмент для снятия накладки. Но если используется отвертка, то во избежание повреждения обивки обмотайте отвертку защитной лентой. Обклейте также защитной лентой соседние части.

• Для защиты рук от травм наденьте перчатки.

1. Снимите центральную декоративную накладку (A) передней панели Hyundai Elantra с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Выверните винты крепления и снимите обрамление (A) центральной части панели приборов.

2. Замена Hyundai Elantra MD

3. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

4. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

Замена нижней крышки передней панели

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите боковую крышку (A) передней панели с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Снимите верхнюю крышку (A) блока реле с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

3. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

4. Выверните винты крепления и снимите нижнюю крышку (A) передней панели.

2. Замена Hyundai Elantra MD

5. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

ЗАМЕНА УЗЛА АУДИОСИСТЕМЫ

2. Замена Hyundai Elantra MD

• Рекомендуется использовать пластиковый инструмент для снятия накладки. Но если используется отвертка, то во избежание повреждения обивки обмотайте отвертку защитной лентой. Обклейте также защитной лентой соседние части.

• Для защиты рук от травм наденьте перчатки.

1. Снимите центральную декоративную накладку (A) передней панели с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Выверните винты крепления и снимите обрамление (A) центральной части панели приборов.

2. Замена Hyundai Elantra MD

3. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

4. Выверните винты крепления и снимите аудиосистему (A).

2. Замена Hyundai Elantra MD

5. Отсоедините разъёмы.

2. Замена Hyundai Elantra MD

6. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

ЗАМЕНА УЗЛА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

2. Замена Hyundai Elantra MD

• Рекомендуется использовать пластиковый инструмент для снятия накладки. Но если используется отвертка, то во избежание повреждения обивки обмотайте отвертку защитной лентой. Обклейте также защитной лентой соседние части.

• Для защиты рук от травм наденьте перчатки.

1. Снимите центральную декоративную накладку (A) передней панели с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Выверните винты крепления и снимите обрамление (A) центральной части панели приборов.

2. Замена Hyundai Elantra MD

3. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

4. Выверните винты крепления и снимите аудиосистему (A).

2. Замена Hyundai Elantra MD

5. Отсоедините разъёмы.

2. Замена Hyundai Elantra MD

6. Выверните винты крепления и снимите блок (А) управления отопителем.

2. Замена Hyundai Elantra MD

7. Отсоедините разъемы (A) и шланг (B).

2. Замена Hyundai Elantra MD

8. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

ЗАМЕНА ПЕРЧАТОЧНОГО ЯЩИКА

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите боковую крышку (A) передней панели с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

2. Отсоедините направляющую (В) от перчаточного ящика (А).

2. Замена Hyundai Elantra MD

3. Отсоедините подъемный механизм (А) от перчаточного ящика (В).

2. Замена Hyundai Elantra MD

4. Отсоедините штифт (А) и снимите перчаточный ящик (В).

2. Замена Hyundai Elantra MD

5. Выверните винт крепления и снимите центральную часть передней панели (A) со стороны пассажира.

2. Замена Hyundai Elantra MD

6. Отверните крепежные винты и болты и снимите корпус (А) перчаточного ящика.

2. Замена Hyundai Elantra MD

7. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.

Замена кожуха

1. Выверните винты крепления и снимите узел (A) кожуха.

2. Замена Hyundai Elantra MD

2. Установка производится в обратном порядке.

Замена боковой крышки передней панели

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите боковую крышку (A) передней панели с помощью отвертки или специального съемника.

[Со стороны водителя]

2. Замена Hyundai Elantra MD

[Со стороны пассажира]

2. Замена Hyundai Elantra MD

2. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Замените все поврежденные защелки.

ЗАМЕНА ОСНОВНОЙ ПЕРЕДНЕЙ ПАНЕЛИ

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите следующие детали;

A. Переднее сиденье

(см. раздел «Переднее сиденье» в группе «BD»).

B. Обивка передней стойки

(см. раздел «Обшивка салона» в группе «BD»).

C. Узел напольной консоли

(см. раздел «Консоль» в группе «BD»)

D. Противозадирная накладка передней двери

(см. раздел «Обшивка салона» в группе «BD»).

E. Обшивка со стороны моторного отсека

(см. раздел «Отделка салона» в группе «BD»)

F. Центральная декоративная накладка передней панели

G. БОКОВАЯ КРЫШКА ПЕРЕДНЕЙ ПАНЕЛИ

H. Нижняя крышка передней панели

I. Узел верхней панели обрамления и комбинации приборов

J. Обрамление центральной панели

K. Аудиосистему

L. Блок управления обогревателем

M. Центральная часть передней панели со стороны пассажира

N. Перчаточный ящик и его корпус

O. Рулевая колонка

(см. раздел «Рулевая колонка и вал» в группе «ST»).

2. Выверните винт крепления, отверните гайку и отсоедините фиксатор, затем снимите боковую крышку (A) консоли.

2. Замена Hyundai Elantra MD

3. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

4. Выверните винт крепления и снимите центральную часть передней панели (A) со стороны пассажира.

2. Замена Hyundai Elantra MD

5. Снимите центральную часть (A) [ПРАВ.] передней панели со стороны водителя с помощью отвертки или специального съемника.

2. Замена Hyundai Elantra MD

6. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

7. Выверните винты крепления и снимите центральную часть [ЛЕВ.] передней панели (A) со стороны водителя.

2. Замена Hyundai Elantra MD

8. Отсоедините разъемы (A).

2. Замена Hyundai Elantra MD

9. Отсоедините разъем (A) подушки безопасности пассажира.

10. Ослабьте болты крепления.

2. Замена Hyundai Elantra MD

11. Снимите фотодатчик (A) с помощью отвертки или специального съемника.

12. Отсоедините разъем (B) фотодатчика.

2. Замена Hyundai Elantra MD

13. Отсоедините разъем (А).

2. Замена Hyundai Elantra MD

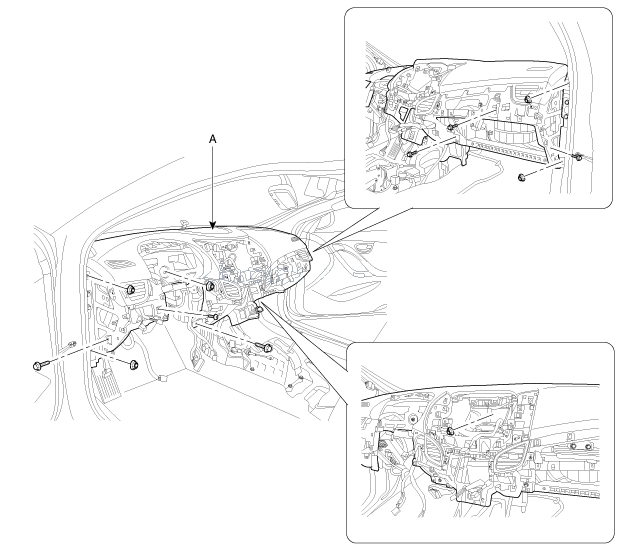

14. Ослабьте болты, гайки и винт, затем снимите узел (А) главной части передней панели.

2. Замена Hyundai Elantra MD

15. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Убедитесь в том, что передняя панель правильно встала на направляющие штифты.

• Перед затяжкой болтов, убедитесь в том, что жгуты проводов передней панели не зажаты.

• Убедитесь в правильности подключения разъемов и провода антенны.

• Введите код противоугонной системы с радиопередатчиком и выберите предварительно заданный пользовательский канал.

Замена поперечины капота

2. Замена Hyundai Elantra MD

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Для защиты рук от травм наденьте перчатки.

1. Снимите следующие детали;

A. Переднее сиденье

(см. раздел «Переднее сиденье» в группе «BD»).

B. Узел напольной консоли

(см. раздел «Консоль» в группе «BD»)

C. верхнее покрытие капота

(см. раздел «Верхняя крышка капота» в группе «BD»).

D. Главная передняя панель

2. Отсоедините разъемы вентилятора

(см. раздел «Система кондиционирования воздуха, обогреватель, вентилятор» в группе «HA»)

3. Отсоедините разъемы многофункционального ящика.

[Со стороны водителя]

2. Замена Hyundai Elantra MD

4. Отсоедините разъемы многофункционального ящика.

[Со стороны пассажира]

2. Замена Hyundai Elantra MD

5. Отсоедините разъемы распределительной коробки в салоне.

2. Замена Hyundai Elantra MD

6. Отсоедините разъемы (A) блока управления подушками безопасности (SRSCM).

2. Замена Hyundai Elantra MD

7. Отсоедините разъем (A) и фиксаторы на передней стойке.

[Со стороны водителя]

2. Замена Hyundai Elantra MD

[Со стороны пассажира]

2. Замена Hyundai Elantra MD

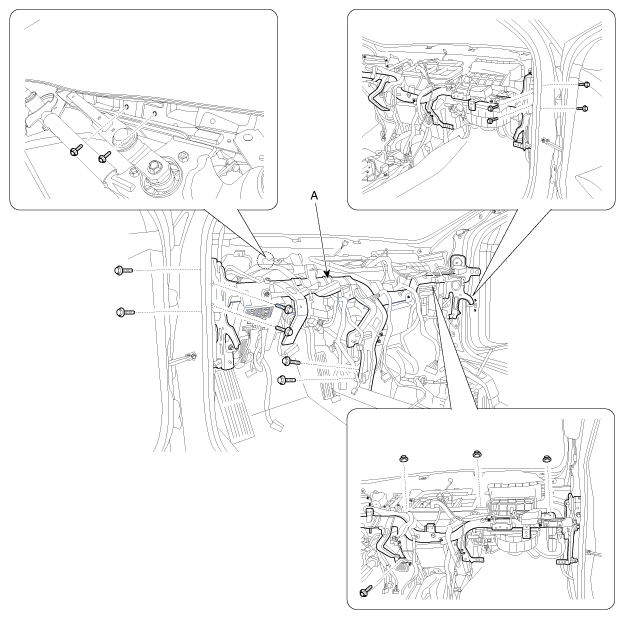

8. Выверните болты и отверните гайки, затем снимите узел (А) поперечины капота.

2. Замена Hyundai Elantra MD

9. Установка производится в обратном порядке.

2. Замена Hyundai Elantra MD

• Проверьте правильность подключения разъемов.

• Замените все поврежденные защелки.
