2. Замена

Руководства ￫ Hyundai ￫ i30 (Хендай ай 30)

[МКПП]

2. Замена Hyundai i30

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.

• Для защиты рук от травм наденьте перчатки.

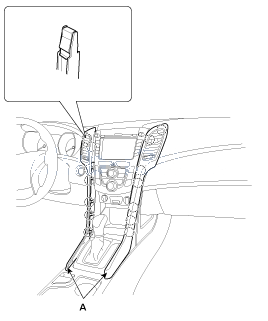

1. Снимите центральную декоративную накладку (A) передней панели с помощью отвертки или специального съемника [с левой и правой сторон].

2. Замена Hyundai i30

2. Выверните винт крепления и снимите левую декоративную накладку (А) консоли [с левой и правой сторон].

2. Замена Hyundai i30

3. Отсоедините защитные чехлы (A) рычага переключения передач.

2. Замена Hyundai i30

4. Снимите верхнюю крышку (A) консоли с помощью отвертки или специального съемника.

2. Замена Hyundai i30

5. Отсоедините разъем (А).

2. Замена Hyundai i30

6. Снимите коврик (A) лотка консоли.

2. Замена Hyundai i30

7. Ослабьте винты и болты крепления и снимите узел (A) напольной консоли.

2. Замена Hyundai i30

8. Отсоедините разъем (A) выключателя электрического стояночного тормоза.

2. Замена Hyundai i30

9. Отожмите фиксаторы и снимите боковую крышку (A) консоли.

[ЛЕВ.]

2. Замена Hyundai i30

[ПРАВ.]

2. Замена Hyundai i30

10. Установка производится в обратном порядке.

2. Замена Hyundai i30

• Проверьте правильность подключения разъема.

• Замените все поврежденные защелки.

[АКПП]

2. Замена Hyundai i30

• При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

• Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.

• Для защиты рук от травм наденьте перчатки.

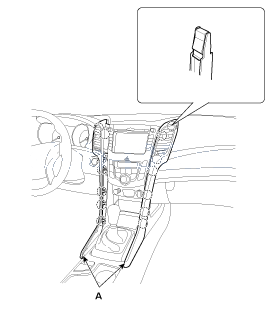

1. Снимите центральную декоративную накладку (A) передней панели с помощью отвертки или специального съемника [с левой и правой сторон].

2. Замена Hyundai i30

2. Выверните винт крепления и снимите левую декоративную накладку (А) консоли [с левой и правой сторон].

2. Замена Hyundai i30

3. Отсоедините защитные чехлы (A) рычага переключения передач.

2. Замена Hyundai i30

4. Снимите верхнюю крышку (A) консоли с помощью отвертки или специального съемника.

2. Замена Hyundai i30

5. Отсоедините разъем (А).

2. Замена Hyundai i30

6. Снимите коврик (A) лотка консоли.

2. Замена Hyundai i30

7. Ослабьте винты и болты крепления и снимите узел (A) напольной консоли.

2. Замена Hyundai i30

8. Отсоедините разъем (A) выключателя электрического стояночного тормоза.

2. Замена Hyundai i30

9. Отожмите фиксаторы и снимите боковую крышку (A) консоли.

[ЛЕВ.]

2. Замена Hyundai i30

[ПРАВ.]

2. Замена Hyundai i30

10. Установка производится в обратном порядке.

2. Замена Hyundai i30

• Проверьте правильность подключения разъема.

• Замените все поврежденные защелки.
