2. Описание и работа

Руководства ￫ Hyundai ￫ i30 (Хендай ай 30)

Описание

Настоящая часть документации относится к гидравлическому блоку управлению (HCU) и электронному блоку управления (ЕCU) гидравлического электронного блока управления (HЕCU)

Данная спецификация относится к схеме проводки и монтажа ЭБУ ABS.

В данном блоке предусмотрены следующие функции.

- Вход сигнала от датчиков частоты вращения, закрепленных на каждом колесе.

- Управление тормозным усилием.

- Функция устойчивости к отказам.

- Функция самодиагностики.

- Интерфейс для внешнего диагностического устройства.

Место установки: отсек двигателя

- Длина трубки тормозной магистрали от отверстия главного тормозного цилиндра до входного отверстия блока HECU не должна превышать 1 м.

- Она не должен находиться близко от двигателя и быть ниже колеса.

Срабатывание

Электронный блок управления (ECU) включается в работу путем подачи на него рабочего напряжения (IGN).

По завершении этапа инициализации блок ECU готов к работе.

В рабочем состоянии блок ECU должен быть готов (в пределах установленных пределов по напряжению и температуре) обрабатывать сигналы, поступающие от различных датчиков и концевых выключателей в соответствии с алгоритмом управления, определенным программным обеспечением, и управлять работой гидравлических и электрических приводных механизмов.

Обработка сигналов датчиков скорости вращения колеса

Блок ECU получает сигналы скорости вращения колес от четырех активных колесных датчиков.

Эти сигналы преобразуются в сигнал напряжения при помощи цепи обработки сигналов после получения сигнала тока от активных колесных датчиков, и передаются на вход блока MCU.

Управление электромагнитным клапаном

Когда на один из выводов катушки электромагнита клапана через реле управления клапаном подается положительное напряжение, а второй вывод соединяется на массу через полупроводниковую интегральную схему, происходит включение электромагнитного клапана.

Электрические параметры катушки постоянно контролируются при помощи испытательных импульсов при нормальных эксплуатационных условиях.

Пределы напряжения

- Повышенное напряжение

В случае повышенного напряжения (выше 16,8 В) ЭБУ отключает реле клапанов и выключает систему.

Когда напряжение возвращается в пределы рабочего диапазона, система приходит обратно в нормальное состояние после фазы инициализации.

- Пониженное напряжение

В случае повышенного напряжения (менее 9,3 В) управление ABS блокируется и загорается контрольная лампа.

Когда напряжение возвращается в пределы рабочего диапазона, контрольная лампа выключается, и блок ECU приходит обратно в нормальный рабочий режим.

Проверка электродвигателя насоса.

После включения зажигания и достижения скорости 30 км/ч ЭБУ проверяет электронасос.

Диагностический интерфейс

Отказы, обнаруженные блоком ECU, кодируются этим блоком и записываются в EEPROM (ЭСППЗУ). При включении зажигания они считываются диагностическим оборудованием.

Для проверки ЭБУ во время его изготовления и для модуляции HCU (линя выпуска воздуха или линия испытания опрокидывания и торможения) можно также использовать диагностический интерфейс.

Модуль контрольной лампы

2. Описание и работа Hyundai i30

1. Сигнальная лампа АБС

Включение контрольной лампы ABS указывает на выполнение самопроверки или состояние неисправности системы ABS. Контрольная лампа ABS должна гореть при следующих условиях:

A. В течение фазы инициализации после включения зажигания (постоянно в течение 3 секунд).

B. В случае выдачи запрета на работу ABS в результате отказа.

C. В режиме диагностики.

D. Когда отсоединен разъем ЭБУД.

2. Контрольная лампа стояночного тормоза/EBD

Включение контрольной лампы EBD указывает на выполнение самопроверки или состояние неисправности системы EBD. Однако если выключатель стояночного тормоза Hyundai i30 находится в положении «ON», контрольная лампа EBD горит всегда, независимо от работы EBD. Контрольная лампа EBD должна гореть при следующих условиях:

A. В течение фазы инициализации после включения зажигания (постоянно в течение 3 секунд).

B. При замыкании концевого выключателя стояночного тормоза или при пониженном уровне тормозной жидкости.

C. В случае, когда работа системы EBD отличается от нормы.

D. В режиме диагностики.

E. Когда отсоединен разъем ЭБУД.

УПРАВЛЕНИЕ АНТИБЛОКИРОВОЧНОЙ СИСТЕМОЙ (ABS)

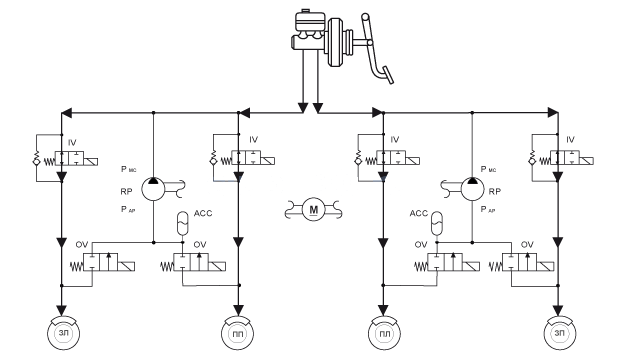

1. ТОРМОЖЕНИЕ В НОРМАЛЬНОМ РЕЖИМЕ без ABS

	Впускной клапан (IV)	Выпускной клапан (OV)	возвратный насос (Return Pump)
Срабатывание	ОТКРЫТ	ЗАКРЫТ	ВЫКЛ

2. Описание и работа Hyundai i30

IV: впускной клапан (Inlet Valve)

OV: выпускной клапан (Outlet Valve)

RL: заднее левое колесо (Rear Left wheel)

FR: переднее правое колесо (Front Right wheel)

FL: переднее левое колесо (Front Left wheel)

RR: заднее правое колесо (Front Right wheel)

RP: возвратный насос (Return Pump)

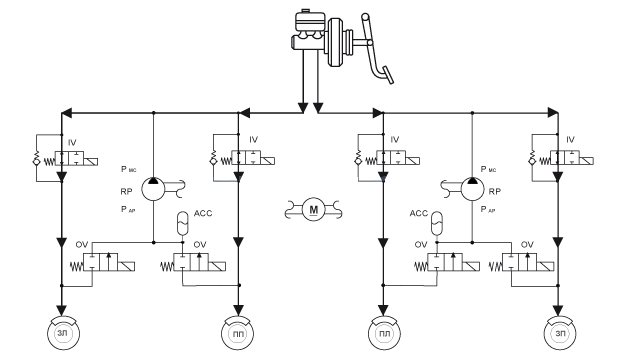

2. Режим уменьшения

	Впускной клапан (IV)	Выпускной клапан (OV)	возвратный насос (Return Pump)
Срабатывание	ЗАКРЫТ	ОТКРЫТ	ON (управление частотой вращения электродвигателя)

2. Описание и работа Hyundai i30

IV: впускной клапан (Inlet Valve)

OV: выпускной клапан (Outlet Valve)

RL: заднее левое колесо (Rear Left wheel)

FR: переднее правое колесо (Front Right wheel)

FL: переднее левое колесо (Front Left wheel)

RR: заднее правое колесо (Front Right wheel)

RP: возвратный насос (Return Pump)

3. РЕЖИМ УДЕРЖАНИЯ

	Впускной клапан (IV)	Выпускной клапан (OV)	возвратный насос (Return Pump)
Срабатывание	ЗАКРЫТ	ЗАКРЫТ	ON (управление частотой вращения электродвигателя)

2. Описание и работа Hyundai i30

IV: впускной клапан (Inlet Valve)

OV: выпускной клапан (Outlet Valve)

RL: заднее левое колесо (Rear Left wheel)

FR: переднее правое колесо (Front Right wheel)

FL: переднее левое колесо (Front Left wheel)

RR: заднее правое колесо (Front Right wheel)

RP: возвратный насос (Return Pump)

4. РЕЖИМ УВЕЛИЧЕНИЯ

	Впускной клапан (IV)	Выпускной клапан (OV)	возвратный насос (Return Pump)
Срабатывание	ОТКРЫТ	ЗАКРЫТ	ON (управление частотой вращения электродвигателя)

2. Описание и работа Hyundai i30

IV: впускной клапан (Inlet Valve)

OV: выпускной клапан (Outlet Valve)

RL: заднее левое колесо (Rear Left wheel)

FR: переднее правое колесо (Front Right wheel)

FL: переднее левое колесо (Front Left wheel)

RR: заднее правое колесо (Front Right wheel)

RP: возвратный насос (Return Pump)
