3.2.2.17 Масляный поддон

3.2.2.17. Масляный поддон

ОБЩИЕ СВЕДЕНИЯ

ДВИГАТЕЛИ 4ZD1 И 4ZE1

Масляный поддон двигателей 4ZD1 и 4ZE1 на автомобилях с колесной формулой 4х4

3.2.2.17 Масляный поддон Isuzu Trooper

Снятие Предупреждение

На автомобилях с колесной формулой 4х4 и бензиновым двигателем масляный поддон снимается после снятия двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Поднимите автомобиль и установите на подставки.
3. Слейте масло из двигателя.
4. Снимите передний брызговик (если предусмотрен).
5. Снимите поперечину (если предусмотрена).
6. Отсоедините шток управления КПП на рычаге и опустите шток.
7. Снимите кронштейн с левой стороны картера сцепления.
8. Отсоедините от масляного поддона трубку вакуумной магистрали.
9. Отверните болты и снимите поддон.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите разъемную плоскость поддона.
2. Установите поддон, заменив прокладку. Затяните болты с моментом 4–6 Н.м.
3. Присоедините к поддону трубку вакуумной магистрали.
4. Установите кронштейн с левой стороны картера сцепления.
5. Установите шток.
6. Установите поперечину.
7. Установите передний брызговик (если предусмотрен).
8. Залейте масло в двигатель.
9. Опустите автомобиль.
10. Соедините батарею с массой. Запустите двигатель и убедитесь в отсутствии течи.

ДИЗЕЛИ

Нижняя и верхняя секции поддона на дизелях

3.2.2.17 Масляный поддон Isuzu Trooper

Верхняя секция поддона

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите двигатель.
3. Слейте масло из двигателя. Снимите трубку и щуп маслоуказателя.
4. Отверните болты крепления верхней секции поддона и снимите поддон.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите разъемные плоскости секции поддона и блока цилиндров.
2. Установите секцию, заменив прокладку. Затяните болты с моментом 14–18 Н.м.
3. Установите двигатель.
4. Соедините батарею с массой. Запустите двигатель и убедитесь в отсутствии течи.

Нижняя секция поддона

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и установите на подставки.
2. Слейте масло из двигателя.
3. Отверните болты крепления нижней секции поддона и снимите секцию.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите разъемные плоскости нижней и верхней секции поддона.
2. Установите новую прокладку, смазав уплотняемые места герметиком. Установите секцию и затяните болты с моментом 3–11 Н.м.
3. Залейте масло в двигатель. Соедините батарею с массой. Запустите двигатель и убедитесь в отсутствии течи.

ДВИГАТЕЛЬ V6

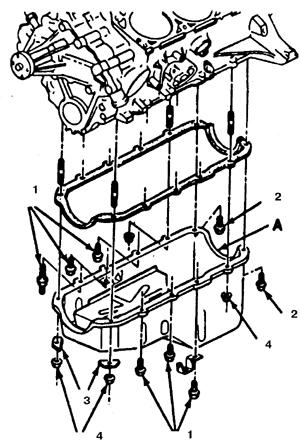

Масляный поддон двигателя V6

3.2.2.17 Масляный поддон Isuzu Trooper
А – место нанесения герметика
1, 2 – болты
3 – усилительные прокладки
4 – гайки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите маслоуказатель. Поднимите автомобиль и установите на подставки. Слейте масло из двигателя.
3. Снимите поперечину и переднюю секцию для буксирования.
4. Отверните болты крепления каталитического нейтрализатора к выхлопной трубе. Снимите приемную секцию выхлопной трубы.
5. Отсоедините передний ведущий вал от редуктора переднего моста.
6. Снимите хомуты с крышки маховика.
7. Отсоедините от стартера разъемы проводки. Отверните болты и снимите стартер.
8. Снимите смотровую крышку маховика.
9. Нанесите метки взаимной ориентации на вал сошки руля и сошку, чтобы облегчить сборку. Отверните гайку сошки и снимите сошку с вала.
10. Отверните гайку маятникового рычага и снимите маятниковый рычаг.
11. Отсоедините резиновый шланг от сапуна переднего моста и установите подпорку под картер моста.
12. Отверните два болта левой и правой опор переднего моста и опустите передний мост.
13. Отверните болты крепления поддона к блоку цилиндров и снимите поддон.
14. Очистите разъемные плоскости.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите новую прокладку, смазав уплотняемые места герметиком. Установите поддон. Затяните задние болты с моментом 25 Н.м., остальные гайки и болты – с моментом 10 Н.м.
2. Далее установка выполняется в обратном порядке. Моменты затяжки разбиравшихся резьбовых соединений:
      – гайка сошки руля – 215 Н.м.;
      – гайка маятникового рычага – 117 Н.м.;
      – болты крепления переднего ведущего вала к редуктору переднего моста – 62 Н.м.
3. Залейте масло в двигатель. Соедините батарею с массой.
4. Запустите двигатель и убедитесь в отсутствии течи.
