8.1.10. Выбор регулировочных прокладок

ОБЩИЕ СВЕДЕНИЯ

Отрегулируйте предварительный натяг подшипников и выберите регулировочные прокладки следующим образом.

Первичный вал

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите первичный вал в картер сцепления.
	2. Установите картер коробки передач на картер сцепления и затяните болты требуемым моментом. Момент затяжки: 19–26 Н•м
	3. Установите измерительный наконечник индикатора часового типа в торец первичного вала и измерьте осевой люфт первичного вала. Осевой люфт: 0–0,10 мм
4. Выберите самую близкую по толщине регулировочную прокладку из следующего ряда: 0,3, 0,4, 0,5 мм

Вторичный вал

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите раструб и наружное кольцо подшипника в картер сцепления.
2.Установите вторичный вал в картер сцепления.
3. Установите наружное кольцо подшипника вторичного вала в картер сцепления.
	4. Установите картер коробки передач на картер сцепления и затяните болты требуемым моментом. Момент затяжки: 19–26 Н•м
	5. Установите измерительный наконечник индикатора часового типа в торец вторичного вала и измерьте осевой люфт вторичного вала. Осевой люфт: 0,05–0,10 мм
6. Выберите прокладку следующим образом: – добавьте 0,03 мм к измеренному люфту; – добавьте 0,08 мм к измеренному люфту; – выберите самую толстую прокладку в диапазоне между (a) и (b). Пример: 0,22 мм 0,22 + 0,03 = 0,25 мм 0,22 + 0,08 = 0,30 мм Диапазон: 0,25–0,30 мм Выбираем: 0,30 мм Толщина регулировочных прокладок, мм – 0,20, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50, 0,70

Дифференциал

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите наружное кольцо подшипника в картер сцепления
	2. Установите дифференциал в картер сцепления.
Предупреждение Поверните А и B пока промежуток, показанный на рисунке не будет устранен.
	3. Установите наружное кольцо подшипника на специальное приспособление OK900 175 AA0.

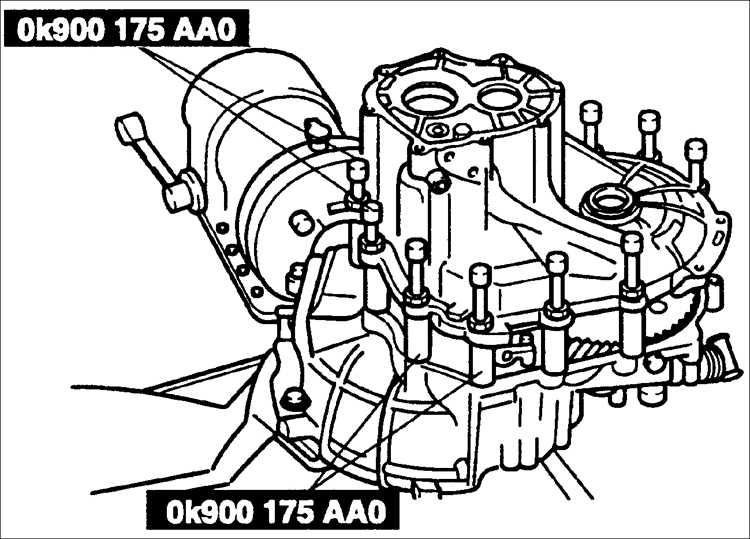

	4. Установить приспособления OK900 175 AA0 в местах, показанных на рисунке.
	5. Затяните приспособления OK900 175 AA0 требуемыми моментами затяжки. Момент затяжки: 19–26 Н•м
Предупреждение Затяните болты так, чтобы приспособления OK900 175 AA0 не могло перемещаться.
	6. Установите стальные прутки в отверстия А и В селектора и проверните селектор для увеличения зазора.
7. Поверните в обратном направлении до устранения зазора.
	8. Через картер коробки передач установите приспособления OK900 175 AA0/ OK130 322 020 на сателлит дифференциала.
	9. Поверните приспособление OK130 322 020 пружинными весами. Поворачивая стальными прутками приспособление добейтесь требуемой предварительной нагрузки. Предварительная нагрузка:1,4–2,0 Н•м
10. Снимите приспособление OK130 322 020.

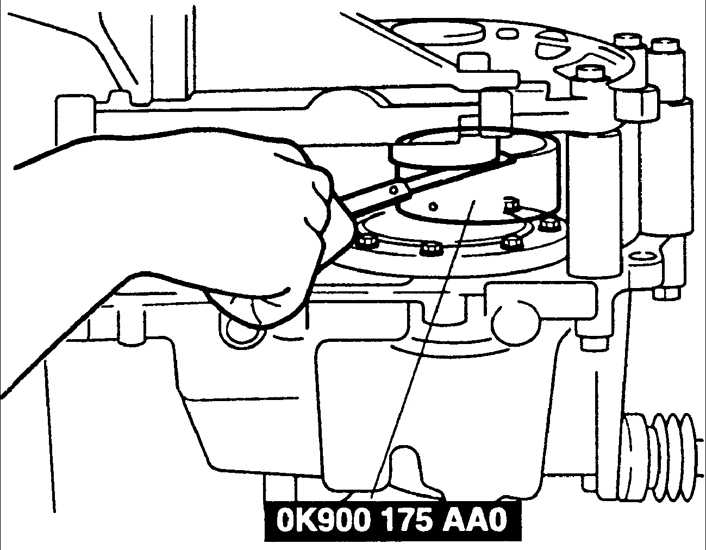

	11. Измерьте зазор в приспособлении OK900 175 AA0.
	Выберите толщину регулировочной прокладки, толщина которой является наиболее близкой наибольшему измеренному зазору. Толщина регулировочных прокладок, мм – 0,1, 0,2, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50, 0,55, 0,60, 0,65, 0,70, 0,75, 0,80, 0,85, 0,90
13. Снимите приспособления OK900 175 AA0.
14. Снимите картер коробки передач и приспособления OK900 175 AA0.
15. Снимите наружное кольцо подшипника из приспособления OK900 175 AA0.
16. Установите регулировочную прокладку выбранной толщины и наружное кольцо подшипника в картер коробки передач.

Предварительная нагрузка подшипника дифференциала

Измерьте предварительную нагрузку следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите дифференциал в картер коробки передач.
	2. Установите картер коробки передач на картер сцепления. Момент затяжки: 19–25 Н•м
	3. Через картер коробки передач установите приспособления OK900 175 AA0 на сателлит дифференциала.
	4. Измерьте предварительную нагрузку подшипника. Предварительная нагрузка: 1,4–2,0 Н•м
5. Если предварительная нагрузка отличается от требуемой, откорректируйте предварительную нагрузку подшипника.
6. Снимите приспособления OK900 175 AA0.
7. Снимите картер коробки передач и дифференциал.
