10.10 Масляный насос

10.10. Масляный насос

ОБЩИЕ СВЕДЕНИЯ

Масляный насос

10.10 Масляный насос Kia Sephia
1 – поверхность качения подшипника (замените при необходимости);
2 – уплотнительные кольца (замените);
3 – крышка масляного насоса;
4 – фланец масляного насоса;
5 – внутренний ротор;
6 – внешний ротор;
7 – шайба (замените);
8 – пружина;
9 – обводной клапан давления;
10 – кожух масляного насоса;
11 – пробка

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

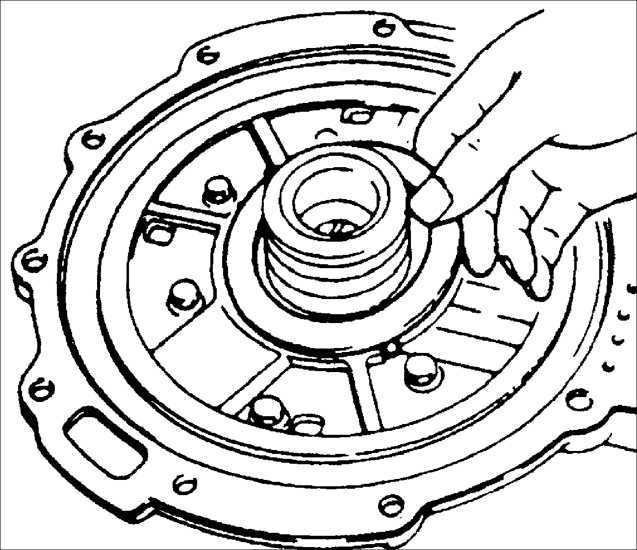

1. Снимите поверхность качения подшипника.
2. Снимите четыре уплотнительные кольца.
10.10 Масляный насос Kia Sephia 3. В последовательности приведенной на рисунке, равномерно, за несколько проходов, ослабьте и выверните болты. Снимите крышку масляного насоса из кожуха масляного насоса.
10.10 Масляный насос Kia Sephia 4. Отметьте взаимное положение внешнего и внутреннего роторов и снимите их с кожуха масляного насоса.
5. Выверните пробку и снимите шайбу, пружину и клапан давления.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите внешний ротор и внутренний ротор.
2. Измерьте зазор между кожухом масляного насоса и внешним и внутренним роторами, не менее чем в четырех местах по их окружностям.

Зазор
Номинальный зазор: 0,02–0,04 мм
Предельно допустимый зазор: 0,05 мм

3. Если зазор отличается от требуемого, замените масляный насос в сборе.
4. Измерьте зазор между выступом масляного насоса и внутренним ротором, по крайней мере, в четырех местах и вычисляет среднее значение.

Внутренний диаметр
Номинальный: 0,04–0,115 мм
Предельно допустимый: 0,125 мм

5. Если зазор отличается от требуемого, замените масляный насос в сборе.
6. Проверьте размеры пружины в свободном состоянии.

Наружный диаметр: 11,8 мм
Длина: 53,0 мм
Число витков: 12,0

Диаметр проволоки пружины: 1,2 мм
10.10 Масляный насос Kia Sephia 7. Если размеры пружины отличаются от требуемых, замените масляный насос в сборе.
10.10 Масляный насос Kia Sephia

8. Измерьте наружный диаметр клапана давления.

Номинальный диаметр: 14,00 мм
Предельно допустимый диаметр: 13,98 мм

9. Если диаметр меньше предельно допустимого, замените масляный насос в сборе.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите обводной клапан давления и пружину в кожух масляного насоса, и проверьте, что клапан перемещается свободно, без заеданий.
10.10 Масляный насос Kia Sephia 2. Установите новую шайбу и пробку.

Момент затяжки: 32–47 Н•м

10.10 Масляный насос Kia Sephia 3. Совместите метки, нанесенные перед снятием, и установите внешние и внутренние роторы.
4. Установите фланец масляного насоса.
5. Установите крышку на кожух масляного насоса.
10.10 Масляный насос Kia Sephia 6. Постепенно, в определенной последовательности затяните шесть болтов крепления крышки.

Момент затяжки: 8,1–10,9 Н•м

7. Установите вал масляного насоса и, вращая роторы насоса, проверьте работу насоса.
10.10 Масляный насос Kia Sephia 8. Установите четыре уплотнительных кольца.
10.10 Масляный насос Kia Sephia

9. Нанесите слой технического вазелина на поверхности качения подшипника и установите ее на крышку масляного насоса.

Наружный диаметр поверхности качения подшипника: 88.0 мм
