12.12. Насос усилителя рулевого управления

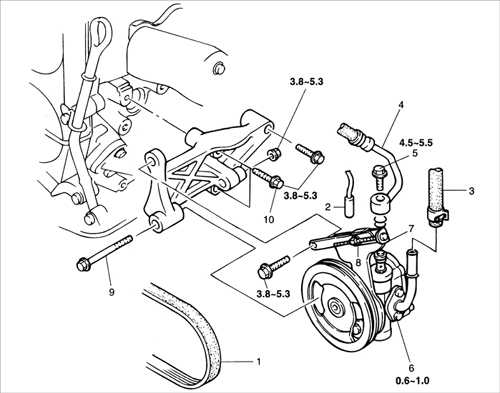

Насос усилителя рулевого управления
1 – ремень привода насоса;
2 – электрический разъем;
3 – возвратный шланг;
4 – напорный шланг;
5 – пустотелый болт;
|
6 – болт;
7 – регулировочный болт;
8 – регулировочный кронштейн;
9 – шарнирный болт;
10 – болт. |

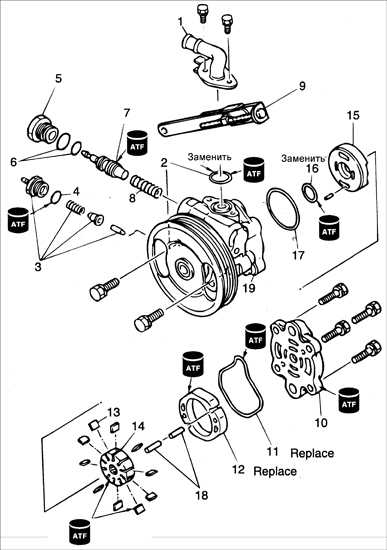

Насос усилителя рулевого управления
1 – всасывающая труба;
2 – уплотнительное кольцо круглого сечения;
3 – датчик давления;
4 – уплотнительное кольцо круглого сечения;
5 – пробка;
6 – уплотнительное кольцо круглого сечения;
7 – регулирующий клапан;
8 – пружина;
9 – регулировочный кронштейн;
10 – корпус насоса (задняя часть);
|
11 – уплотнительное кольцо круглого
сечения;
12 – статорное кольцо;
13 – лопасти;
14 – ротор;
15 – боковая пластина;
16 – уплотнительное кольцо круглого сечения;
17 – уплотнительное кольцо круглого сечения;
18 – штифт;
19 – корпус насоса (передняя часть). |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Отсоедините электрический
разъем от датчика давления. |
 |
2. Отсоедините всасывающий шланг.
|
 |
3. Отсоедините напорный шланг. |
 |
4. Ослабьте монтажный болт.
Ослабьте натяжение и снимите ремень привода насоса. |
| 5. Выверните монтажный болт. |
| 6. Снимите насос усилителя рулевого
управления. |
|
Проверка
Предупреждение
При необходимости замените
насос усилителя рулевого управления в сборе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Проверьте переднюю и заднюю части корпуса
насоса на отсутствие трещин, повреждений и неравномерного износа ротора. |
| 2. Проверьте поверхность статорного кольца, сопрягаемую
с лопастями на отсутствие неравномерного износа. |
| 3. Проверьте поверхности боковой пластины и
корпуса насоса, сопрягаемые с подвижными деталями на отсутствие неравномерного
износа. |
 |
4. Проверьте зазор между ротором и лопастями. |
| 5. Проверьте регулирующий клапан на отсутствие
трещин, повреждений и неравномерного износа ротора. |
 |
6. Проверьте состояние пружины регулирующего
клапана. |
|
Замечания по сборке
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Установите ротор
идентификационной меткой вверх.
|
|
2. Установите статорное кольцо
идентификационной меткой вниз. |
|
3. Установите десять лопастей
плоскими частями в пазы ротора. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Установите насос
усилителя рулевого управления и закрепите монтажным болтом. |
| 2. Установите ремень привода насоса. |
| 3. Подсоедините к насосу напорный
шланг и закрепите его болтом.
Момент затяжки: 44–54 Н•м
|
| 4. Затяните контргайку и болт.
Момент затяжки: 37–52Н•м
|
|
5. Подсоедините к насосу возвратный шланг. |
Предупреждение
Проверьте,
что белая метка на возвратном шланге совмещена с белой меткой на
трубе.
|
| 6. Вращая регулировочный болт отрегулируйте
натяжения ремня привода насоса. |
| 7. Подсоедините электрический разъем
к датчику давления. |
|
