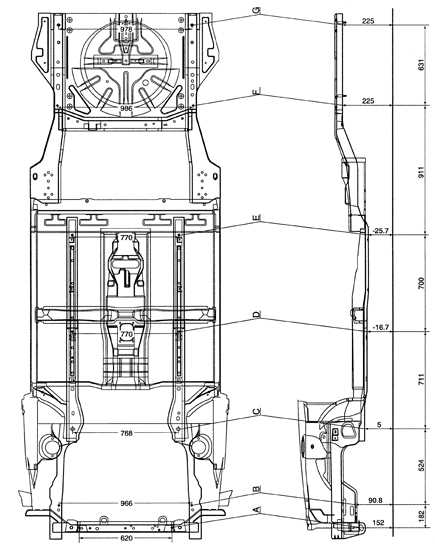

14.40. Расстояния, спроектированные на плоскость, для проверки расстояний между отдельными точками кузова автомобиля
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
Точка измерения
|
Описание
|
|
A
| Отверстия диаметром 12 мм в поперечной балке №1 |
|
B
| Отверстия диаметром 12 мм в передней рамке |
|
C
| Передние отверстия диаметром 20 мм в продольных усилителях |
|
D
| Отверстия диаметром 16 мм в продольных усилителях |
|
E
| Задние отверстия диаметром 15 мм в продольных усилителях |
|
F
| Отверстия для гнезда пружины диаметром 14 мм |
|
G
| Задние отверстия диаметром 18 мм в усилителях |
